BLMD-5/55DPW3A无刷直流电机驱动器

发表时间:2010-11-29  阅览:2790 次

一、产品介绍

    产品应用于小型直流无刷电机(泵)需要精确调压调速的场合。可实现从电机(泵)的始动电压到额定电压的大范围调压调速,调节精度最高可达16位分辨率。产品将控制电路与功率驱动电路结合在一起,体积小,操作简单,可驱动额定电压从5V到55V的一系列直流无刷电机(泵)。驱动器输入控制信号多样(通过控制单元(如PLC、单片机等)输入4-20mA、1-5V以及0-10V等多种模拟信号),且实现模拟量隔离,满足多种控制系统的要求,内含过流检测等功能,可以实现无刷电机的精确安全运行。产品图

二、功能说明

    ◎ 调速方式
    外部输入调速:通过其他的控制单元(如PLC、单片机等)输入模拟信号到“AI+”和“AI-”端,实现调压调速。可根据需求选择4-20mA、1-5V以及0-10V等多种工业常用模拟信号。
    ◎ 电机正/反转控制(DIR)
    通过控制端子“DIR”与端子“GND”的通、断可以控制电机的运转方向。当“DIR”与端子“GND”不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转;为避免驱动器的损坏,在改变电机转向时应先使电机停止运动后再操作改变转向,避免在电机运行中进行运转方向操作。
     ◎ 指示灯
    具有电源与报警指示灯。驱动器输出过流时,将进入保护状态,自动停止工作。

三、电气特性

    电源电压:最小值18V、典型值24V、最大值36V
    可驱动电机额定电压:最小值5V、典型值为电机额定电压、最大值55V
    额定功率:最大165W(依所选电机确定)
    输出电流:最小值0A、最大值3A

四、环境参数

    冷却方式:自然风冷
    使用环境:
      场合:尽量避免粉尘、油雾及腐蚀性气体
      温度:0℃ ~ +45℃
      湿度:<80%RH,无凝露,无结霜
    保存温度:-20℃ ~ +65℃

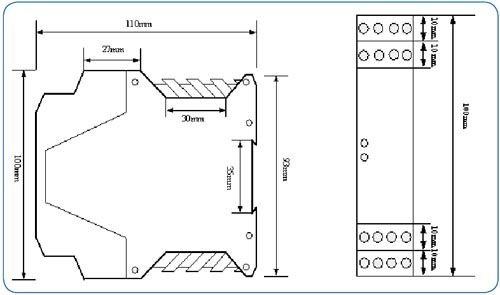

五、外观尺寸


          尺寸图
