WNZ100型无线传感器模块

发表时间:2010-11-29  阅览:2818 次

一、产品介绍

    WNZ100型无线传感模块集合了符合IEEE802.15.4标准的射频收发器,高性能的C8051内核,可编程的I/O,ADC,UART。全面符合ZigbeeTM 2006协议规范,模块工作在全球通用的2.4GHz频段,通信速率可达250Kbps。模块具有超低功耗和高性能的优点,可配合ZigbeeTM网关、集成的模块方案,完成短距离、低速率、快组网的数据传输

二、性能特点

    ◎ 传输距离: 室内:< 50m,室外:< 100 m
    ◎ 通信距离:支持最多6级跳频,可增大网络覆盖范围至500m
    ◎ 发送模式:广播发送或目标地址发送模式(默认)可选
    ◎ 节点类型:中心节点(协调器)、路由节点、终端节点
    ◎ 组网能力:星型网、树型网、Mesh网络(网状网)
    ◎ 网络容量:16信道自动选择,任意设置254个网络ID
    ◎ 有线接口:RS-232
    ◎ 使用环境:工业级环境产品图

三、主要技术参数

    传输距离:室内 < 50m、室外 < 100m
    无线频率:2400-2485M 2.4G ISM免费频段
    调制方式:DSSS 直序扩频
    信道模式:16信道可指定或自动选择最佳信道
    信道检测:CSMA/CA
    无线速率:250Kbps
    设备天线:2.4G SMA外置天线
    网络结构:星型、链型、树型、网状网
    网络ID:65535个可指定
    单网容量:65535节点
    节点类型:中心节点、路由节点、终端节点可设置
    峰值电流:70mA
    传输模式:透明传输或指令格式
    发送模式:广播发送或目标地址发送
    输入电压:DC-5V
    发射功率:3dbm
    接收灵敏度:92dbm
    尺寸:60mm×30mm
    串口速率:波特率1200-115200可设置
    接口类型:通信:RS232
    工作温度:-40℃~75℃
    工作湿度:10%-90%不结露

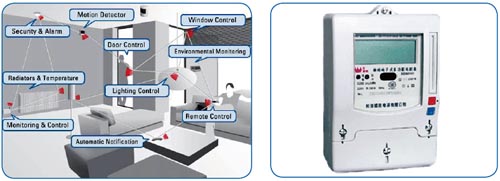

          典型应用
          典型应用
