电除尘(EP)控制系统

发表时间:2010-11-29  阅览:3143 次

一、系统工艺及控制要求

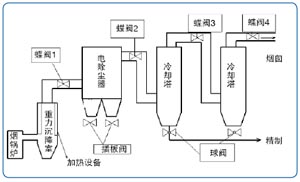

电除尘器工艺流程
    电站锅炉烟气经过重力沉降室初步除尘,然后经蝶阀进入电除尘器中,电除尘器中经过强大电场除尘,除尘后的烟气经冷凝塔热交换后通过变成低温清洁烟气经过烟囱排放到大气中。

二、系统总体方案设计


    ◎ 电除尘控制系统上位机采用工业控制机(IPC),下位机控制器主站选用西门子CPU315-DP/PN控制器;ET200M分布式I/O子站进行本地数据采集;
    ◎ 监控主站与控制器采用工业以太网ProfiNet通讯方式、控制器主站与ET200M分布式I/O采用Profibus-DP通讯方式;采用工业上通用的Modbus总线实现第三方通讯集成。

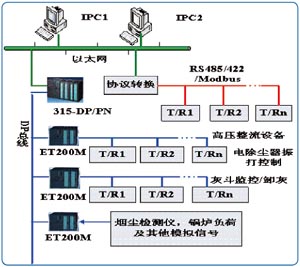

电除尘控制系统解决方案

三、PLC控制系统设计

    ◎ PLC控制实现对于电除尘器的远程监控,主要完成与高压部分的控制器的通信,实现高压部分控制;
    ◎ 同时PLC还要实现对于辅助系统(包括锅炉、重力沉降室、冷却塔)中的温度、压力等模拟量信号采集与实现球阀、碟阀以及插板阀门的控制;
    ◎ 完成电除尘器阴阳极板振打控制、灰斗料位监控和卸灰控制、绝缘子加热恒温控制、高压安全连锁控制、阴极振打保温箱加热控制、仓壁振动器电气控制;
    ◎ 上位机采用工业控制机,预装西门子WinCC组态软件,上位机与本地控制器利用工业以太网进行通讯;电除尘器监控系统可以实现重要模拟量的历史趋势,实时曲线显示,重要报警,报表等功能。

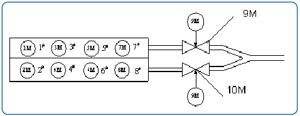

电除尘器阴极、阳极振打示意图

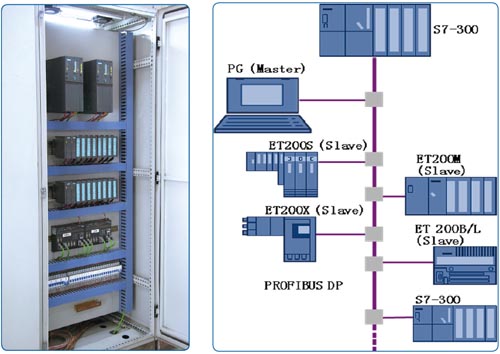

          典型应用
