PID-100 自整定PID控制器

发表时间:2010-11-29  阅览:2565 次

一、产品介绍

    自整定PID控制仪能够与各类传感器、变送器配合使用,实现对温度、压力、液位等过程量的设定值控制。本产品采用两排四位LED数码管显示测量值和设定值,通过触摸式按键可选择控制器的工作状态和设定参数,并能够实现PID控制器参数的自整定。
    PID是在工业自动化中应用最为广泛的控制策略。然而传统的PID控制器都需要人为地设定控制器参数,而大多数设定方法都是基于人们的经验。自整定PID控制仪采用继电反馈的自整定技术在线地分析被控对象的动态特性,并通过一个事先设定的规则库设定PID参数,采用这种方式得到的控制器参数能够很好地控制温度、水位等过程被控对象,并且不影响系统的正常运行。

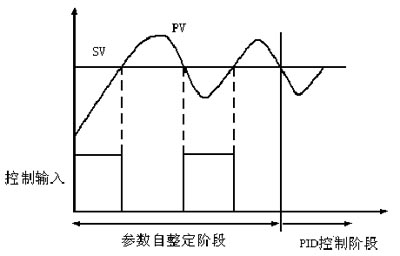

    参数自整定过程如下图所示:
          参数自整定

二、产品外观

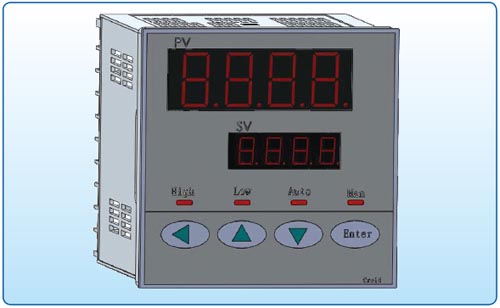

          产品图

三、产品特点

    1、双排高亮度LED数码同时显示测量值和设定值;
    2、触摸式按键设计;
    3、隔离设计,抗干扰能力强、可靠性高;
    4、可实现PID参数的自整定;
    5、SMT工艺,综合电磁兼容性设计;
    6、能够与上位计算机进行数据交换;
    7、安装方便,操作简单。

四、技术参数

    输入信号类型:
      热电阻:Pt100、Cu100、Cu50、BA1、BA2、G型
      热电偶:K、S、R、B、N、E、J、T型
      直流电压信号:1~5V、0~10V
      直流电流信号:4~20mA、0~10mA
    输出信号类型
      直流电压信号:1~5V、0~10V
      直流电流信号:4~20mA、0~10mA
    测量周期:0.1秒
    测量精度:0.2级
    控制周期:0.1-2秒可选
    通讯接口:RS485接口, Modbus ASCII/RTU
    控制方式:参数自整定方式、PID自动控制方式、手动方式
    报警:高低限报警
    工作条件:工作温度:-40℃ ~ +80℃;相对湿度:≤90%
    电源电压:24V直流电源
    外形尺寸:35mm×110mm×110mm
    参数范围
      比例系数:0.01-99.99
      积分时间:0.1s-999.9s
      微分时间:0.1s-999.9s
