PACLink控制组态软件平台

发表时间:2010-11-29  阅览:3039 次

一、产品介绍

    PACLink是适用于PAC-100可编程自动化控制器的控制组态软件,该软件由TargetLink、DataDesk、PAC Toolbox三部分组成。

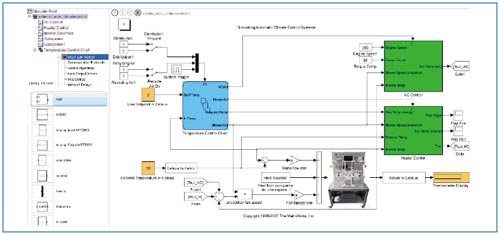

          结构图
    TargetLink是图形化控制组态环境,它嵌入于Matlab环境中,用于快速建立控制系统及控制策略的模型,并对整个系统进行多次离线和在线的实验来验证其可行性。它可以自动将Simulink图形化仿真框图转化成可运行于PAC上的高效可执行代码,整个编译、链接、下装过程均由软件自动完成。用户不用编写任何代码即可实现各种复杂的控制策略。
    DataDesk是基于PAC的数据采集软件,它可将PAC控制器中运行的实时数据通过以太网或串行接口采集到上位机中,并提供OPC服务器功能,可与任何支持OPC的第三方软硬件连接。

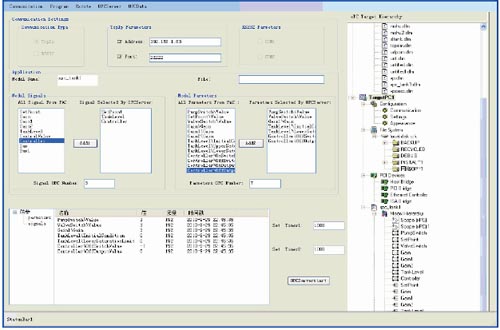

          软件界面
    PAC Toolbox是图形化、模块化的PAC应用工具箱,包含PAC驱动模块、PAC算法库、PAC通讯模块等。PAC驱动模块是PAC各种I/O(如AI、AO、DI、DO等)的上层图形化接口,可针对I/O进行配置组态;PAC算法库包含PID控制、预测控制、神经网络控制等多种控制算法;PAC通讯模块包含TCP、UDP、串口、Modbus等多种通讯接口,可用于PAC与其他控制器的实时数据通讯。

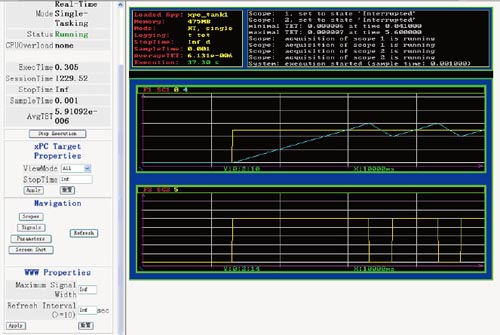

     PACLink提供实现自动代码生成、智能测量显示和实时仿真与实时监控所需的全部工具,与 MATLAB®/Simulink® 相配合,使控制系统开发从设计仿真到应用调试采用统一平台完成,从而大幅缩短开发周期,提高软件质量。           软件界面

二、产品特点

    ◎ 控制组态界面与Matlab无缝集成
    ◎ 自动将Simulink/Stateflow框图模型转换为可执行代码,一键式操作
    ◎ 内置PAC工具箱,嵌入Matlab/Simulink环境,提供PAC的硬件驱动模块,通讯模块,算法模块
    ◎ 支持基于Simulink外部模式的监控与调试
    ◎ 内置OPC服务器,可以与各种具有OPC功能的软硬件通讯
    ◎ 支持以太网/串口通讯,支持UDP、TCP、Modbus通讯协议
    ◎ 基于web的配置与监控
    ◎ 内置多种先进控制算法,快速实现复杂控制策略
