PAC-200型可编程自动化控制器

发表时间:2010-11-29  阅览:12438 次

一、产品概述

    PAC-200可编程自动化控制器是一款多用途、多功能的中规模用户现场可编程控制器,主要面向工厂设备监控系统及楼宇自动控制系统中控制点数多、设备分布广的应用场合。

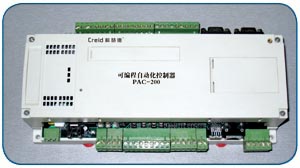

     本控制器具有丰富及可扩展的输入和输出I/O;集成RS232/RS485/CAN Bus/100M以太网接口,支持Modbus RTU及Modbus TCP协议,可以与国际/国内通用监控组态软件无缝连接;用户编程采用模块化图形方式,内置多种控制算法,现场工程师可以快速完成现场控制程序的设计;本控制器可以独立工作,还可以与工作站及智能/非智能仪表构成立体多点分布式自动控制系统。产品图

二、性能特点

    ◎ 强大的处理能力和软件系统
    CPU:工业级ARM9处理器AT91RM9200,主频180MHz
    存储器:8MB NOR Flash;64MB NAND Flash;64MB SDRAM
    运行Linux2.6操作系统
    ◎ 全面的通信接口
    2个RS232接口:用来连接文本显示器或调制解调器,支持Modbus协议
    2个RS485接口:扩展IO模块或连接第三方设备,支持Modbus协议
    CAN Bus接口:连接控制层网络,支持Modbus协议
    100M以太网接口:连接管理层网络,支持Modbus TCP协议
    USB接口:可连接USB存储器或摄像头等
    ◎ 可扩展的IO
    8路DO:继电器输出,触点5A@30VDC,3A@220VAC
    8路DI:无源触点,光电隔离
    8路AI:每路可以测量0-5V电压,0-10V电压,4-20mA电流,PT1000热电阻及NTC10K热敏电阻信号
    4路AO:每路可以输出0-10V电压,4-20mA电流,可以通过RS485扩展任意多个IO模块
    ◎ 内置多种控制策略
    常规PID控制,带死区的PID控制
    支持时间表算法,可设置周策略和假期策略结构图
    ◎ 方便快捷的开发方式
    在集成开发环境下完成控制程序的编辑、编译和下装
    ◎ 与通用监控软件的连接
    通过Modbus协议可以与iFix/ForceControl/组态王软件实现连接
    通过OPC方式可以与大多数监控组态软件无缝连接
    ◎ 通过WEB方式配置和监控
    支持WEB网页方式进行控制器参数的配置与效验
    支持WEB网页方式对控制器进行远程监控
    ◎ 电源输入:输入电压24VAC或24VDC,输入电流1A
    ◎ 外形尺寸:长248mm×高133mm×厚64mm
    ◎ 工作环境:温度-20℃~70℃,湿度10%~80%RH无结露

三、应用方案

    应用本PAC控制器可以方便地进行单机本地控制以及网络化远程控制。
    PC机经以太网将程序固化到控制器中,通过232/485/CAN总线实现对控制器的组态监控。控制器之间通过以太网、CAN、485总线组网,用户可以在操作员站通过监控软件对网段内的各个控制器发出控制命令,控制电机、风机、阀门等执行机构,从而实现对工厂设备或楼宇设备的网络化监控。

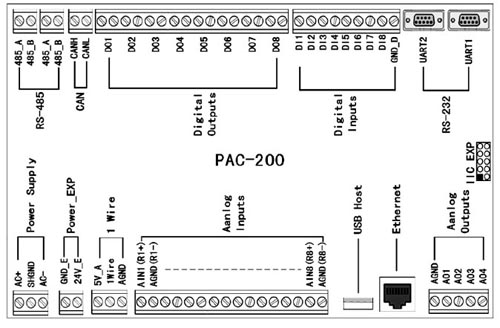

四、接线端子排布

          端子分布
