PSC-2000电力综合自动化后台监控软件

发表时间:2010-11-29  阅览:4477 次

一、产品简介

    PSC-2000电力综合自动化后台监控软件是构建变电站综合自动化系统、电力调度系统、配电网自动化系统、中低压智能变配电系统以及其他相关自动化系统本地和远方功能的理想平台软件。PSC-2000完美融合了通用人机界面组态软件技术和电力专业技术,集SCADA、HMI和多种自动化控制功能于一体,能够完全满足电力和非电力部门构建电力综合自动化系统的需要。软件采用视窗图形化人机界面,分布式网络结构,实现双机热备份、自动切换;具有实时和历史运行数据的自动记录;对系统运行过程中的报警、操作、事件进行记录、显示及打印输出;为了防止错误操作、越权操作,实现权限管理,通过赋予操作人员不同的登录密码,不同权限的人员能完成或处理权限范围内的事务;本系统基于Windows 98/Windows NT全中文操作环境,运行可靠、组态灵活、使用方便,是最适于自动化监控系统工程软件工具平台。

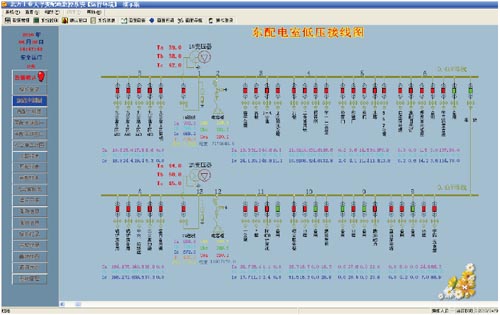

          软件界面

二、主要功能

    ◎ 三自功能(自诊自断自恢复),系统更安全稳定
    ◎ 提供符合电力标准的四遥、闭锁、转发等功能,并可自然地与上下级电力系统及五防系统联接
    ◎ 双界面管理:系统界面和用户界面
    ◎ 支持各种电力规约(CDT,101,104,DNP等)
    ◎ 实现事故追忆、事故重演
    ◎ 故障录波管理、保护定值管理
    ◎ 支持模拟操作及网络带电拓扑分析功能
    ◎ 内嵌变量表达式、电力专业函数计算
    ◎ 支持双机热备、双机切换、双网热备、双网切换
    ◎ 支持双数据库(电力库、商业库)
    ◎ 开发运行一体化、专业功能全集成

三、产品特点

    1.接口丰富,支持各种规约
    ◎ 支持多种端口,如串行口,UDP端口,TCP端口的数据转发功能,内置CDT、DNP3.0和IEC870-5-101/104转发规约。并支持各种自定义转发规约的接口。
    ◎ 内置各种标准部颁和国际标准规约,如:CDT规约,DNP3.0规约IEC870-5-101/102/103/104规约,SC1801规约,Modbus/Jbus(RTU/ASCII/TCP)规约,部颁多功能电度表规约、CANBus规约、LonWorks规约等。
    ◎ 支持各种自定义规约的开发
    ◎ 支持各种模拟盘和大屏幕接口。
    2.全开放、可裁减、网络化安全系统
    ◎ 直接支持各种商业数据库管理系统,如SQL Server、Acess、Oracle等,直接实现与其它系统的实时历史数据交换。
    ◎ 完善的数据库开发工具,简单组态即可实现各种档案数据的管理,直接与MIS系统交换有关档案数据,内置基于数据库的报警限值管理、定值管理工具。
    ◎ 系统架构可配置,单机、网络系统和容错系统架构可根据需要组态;
    ◎ 支持双网络结构,网络流量自动分流,互为备用。
    ◎ 用户管理灵活、提供按职能的用户分组、按操作权限的用户授权管理机制。
     3.全在线修改,模板化管理,全面提速工程开发速度
    ◎ 丰富的电力和常用图元库,支持图元库的修改和自扩充。
    ◎ 完善的标准窗口资源,直接或简单修改即可为自己工程所用。
    ◎ 支持以回路为单位的变量模板,可大大加速变量词典的定义。
    ◎ 支持包括实时数据库、画面、后台语言等等在内的几乎所有系统功能的网络和本地在线修改。

四、产品性能

     ◎ 开发及运行环境
     操作系统:Windows 2000、NT、XP简体中文专业版
     硬件平台:PC CPU=PIII 1G RAM=256M HD=40G
     编程工具:Microsoft Visual C++ 6.0
     ◎ 系统容量
     可支持设备数量:1-65535
     变量总数:100000
     每个设备可容纳:遥测、遥信、电度、事件各10000个
     内存遥测、内存遥信、遥控、参数各1000个
     串行通讯端口:COM1 - COM200
     虚拟通讯端口:EXT201 - EXT255
     同一端口可联接相同或不同通讯规约设备
     ◎ 扩充性能
     内嵌:变量表达式、电力专业函数计算
     支持:系统变量、系统事件、用户函数
     支持:通讯规约模块外挂接口
     支持:电力表格模块外挂接口
     ◎ 网络性能
     服务器/客户端网络结构
     可指定前置机、服务器、前置机兼服务器、监控机
     支持:网络 UDP 广播方式信息发送
     支持:双机热备、双机切换、双网热备、双网切换
     支持:双数据库(电力库、商业库)
     内嵌:双向电力数据库,高速存储、检索
     外挂:单向商业数据库,用于MIS或其他系统
