SAS-2000变电站综合自动化系统

发表时间:2010-11-29  阅览:2815 次

一、产品简介

    SAS-2000是新一代分层分布式、一体化的微机综合自动化系统,系统集测量、控制、保护、记录、RTU远动终端功能于一体,以实现变电站无人值班和微机综合自动化。该系统面向对象的开放式设计、极好的兼容性和众多的规约支持,适用于40.5KV及以下变电站自动化,可以完全满足新站建设和老站改造的需要。

二、主要功能



三、产品特点

    系统采用分层分布、开放式结构设计,按间隔划分、单元化设计、分布式处理。主干网采用全光纤网络结构。系统由变电站层和间隔层两部分组成。间隔层装置采用以光纤构成垂直主干、双绞线为边缘的布线方案,具有高可靠性和可扩充性。变电站层为全站设备监视、测量、控制、管理中心,预留接口与其它智能设备进行远方数据通讯。
    变电站层
    变电站层主要包括远动装置与当地监控系统。独立设置的远动装置从网络上采集变电站的数据,并通过各种介质和协议与上级调度中心通信,远动信息直采直送。当地监控系统实现数据采集与监视功能,各种功能可以根据客户的不同需求,在计算机上灵活配置。当地监控系统具有良好的可裁剪性,所有功能均可采用一台计算机实现。

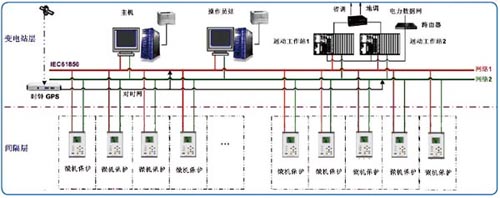

          结构图
    间隔层
    系统的间隔层包括测控装置和各种保护装置。所有装置均支持双网冗余、光纤传输,并直接连接到站控层网络,支持各种通讯规约。

四、技术参数

     1、测量值指标
       I/O数据采集/控制单元交流采样测量值误差:≤0.5%
       直流采样模数转换误差:≤0.2%
       越死区传送整定最小值:≥1%额定值
     2、遥控命令传送及信号返回总时间:≤2s
     3、系统实时响应指标
       全系统实时数据扫描周期:≤2s
       从I/O数据采集/控制单元输入模拟量越死区到后台监控主机HMI显示:≤2s
       从I/O数据采集/控制单元输入状态量变位到后台监控主机HMI显示:≤2s
       控制及调节命令传送并返回时间(从操作操作执行键到I/O数据采集/控制单元输出到I/O单元输入至HMI显示器上显示的总时间):≤2s
       遥信变化传送时间(从I/O数据采集/控制单元输入端至远动数据处理及通信装置的通信出口):≤2s
       遥测变化传送时间(从I/O数据采集/控制单元输入端至远动数据处理及通信装置的通信出口):≤2s
     4、可靠性指标
       系统可用率:≥99.9%
       遥控执行可靠率:≥99.99%
       系统平均无故障时间(MTBF):≥3000小时
       数据采集及控制装置平均无故障时间(MTBF):>40000小时
     5、整个系统的数据更新小于20ms
     6、事件记录分辩率:≤1ms
     7、事件记录储存条:≥256条
